智能电能质量优化装置

E5011-SPO(Smart Power Quality Optimizing Device)是用于提升配电台区电能质量的新型电力电子装置。该装置采用智能算法进行控制,可有效补偿三相负荷不平衡,并具有快速连续调节无功功率、有源滤波APF(对特征次谐波有良好的滤除作用)等功能。在补偿三相不平衡、无功功率、谐波、电压跌落等方面有着优越的表现。

技术特点

具有三相不平衡电流的治理功能,解决配网三相不平衡问题,保证流入电网的三相电流平衡。

具有连续调节无功功率的功能。 能有效提高系统功率因数,有效提升变压器利用率。

具有补偿谐波功能,有效滤除负载3、5、7、11等特征次谐波,在补偿三相不平衡、补偿无功功率的同时对特征次谐波有良好的滤除作用。

稳定受电端电压,加强系统电压稳定性,有效解决配网末端电压低问题。

抑制电压波动和闪变,改善用电环境。

具有谐振抑制功能,能有效抑制装置与系统的谐振,增强设备可靠性。

与固定电容器补偿联动,采用SVG的控制器,统一控制电容器的投切,既能减少体积又方便协调控制。

采用SPO模块的风机通过风道进行散热,无需再额外安装柜体散热风机。

无线通信技术可实现近距离或远程的设备状态信息的查看管理。

控制模式多样化,具有无功优先、不平衡优先、谐波优先、电压优先、只补无功、只补不平衡、只滤谐波、只补电压8种工作模式可供选择,能大幅提升配电台区电能质量。

三相不平衡补偿

E5011控制器通过电流传感器实时检测系统电流,并分析判断系统是否处于不平衡状态,同时计算达到平衡状态时所需要的补偿电流,并控制逆变器产生电流,使电流从大的相转移到小的相,最终使三相电流达到平衡状态。

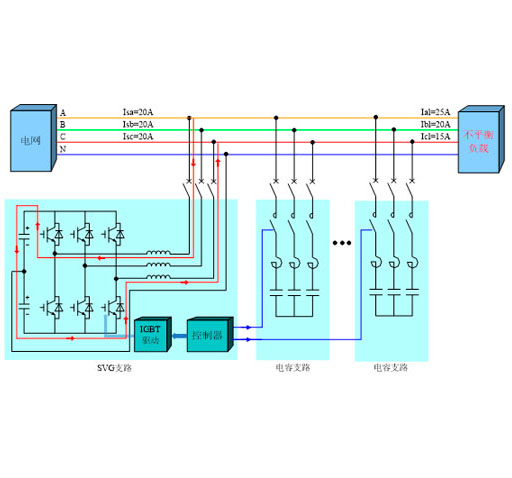

三相不平衡补偿原理图

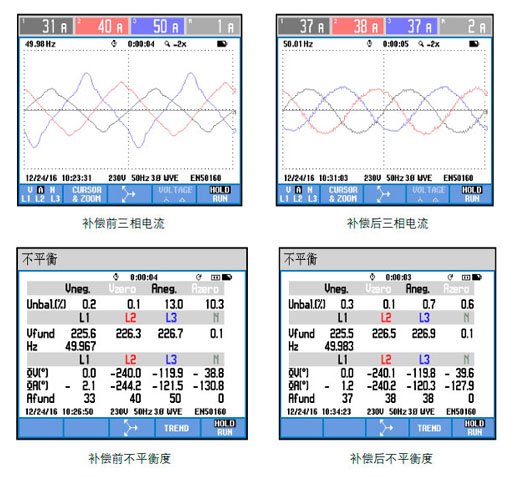

三相不平衡治理效果图

APF谐波补偿

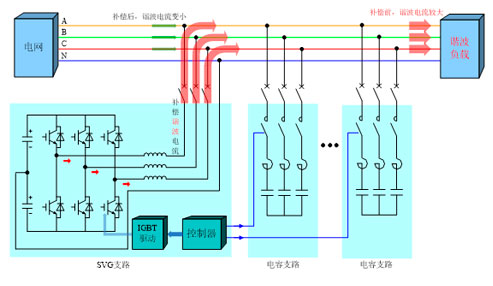

E5011-SPO可实现有源滤波功能。控制器实时监视负载电流,并将模拟电流信号转换为数字信号,送入内部的高速数字信号处理器(DSP)对信号进行处理,将基波无功电流和谐波电流提取,得到指令电流,并通过电流跟踪控制电路和驱动电路,以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT功率模块,生成反向等值补偿电流注入电网,从而实现对负载无功电流和谐波电流的动态、快速、彻底治理。

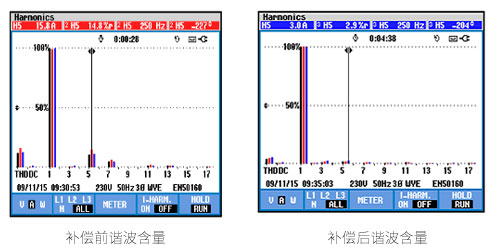

E5011-SPO谐波补偿能有效滤除负载3、5、7、9、11等特征次谐波,在补偿功率因数、三相不平衡的同时对特征次谐波有良好的滤除作用,补偿前后滤波效果对比见图:

补偿前5次谐波电流15.8A畸变率14.8% ,补偿后5次谐波电流3A畸变率2.9%)

通讯方式

E5011具有多种通讯模式:远距离通信时装置可配置GPRS模块连接网络,用户可在客户端查看数据;近距离通信时装置可配置WIFI无线通信,用户可在具有WIFI功能的终端设备(如手机)查看数据。

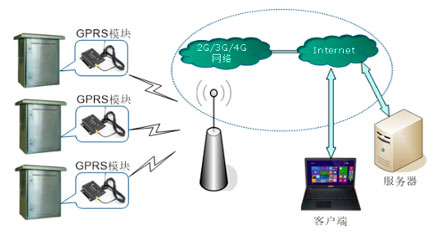

远距离GPRS方式

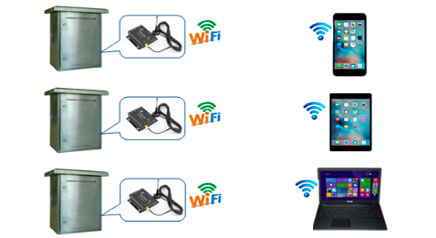

近距离WIFI方式
