弹性调控支撑平台是基于“云原生”先进设计理念,利用容器、容器编排、微服务及服务网格等技术重构传统平台架构,建立与云计算相适应的数据处理模式与应用支撑框架。平台打破传统监控类软件集中或分组式主备处理模式,实现集群式并行处理模式,为应用系统提供了数据采集、处理及业务的动态扩展能力。

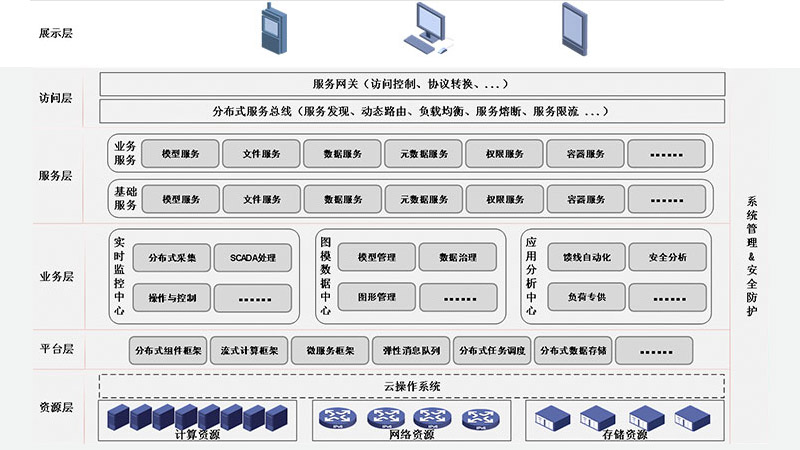

资源层
提供系统运行所需的物理或虚拟资源,分别对应于常规部署及云计算部署两种模式。在云计算部署模式下,虚拟资源将通过云操作系统进行统一调度管理。
平台层
负责提供与具体业务领域无关的纯IT技术基础组件,用于支撑构建可弹性伸缩的分布式应用系统,并为其提供所需要的开发、集成及运行环境。
业务层
提供与特定业务领域相关的基础功能实现与基础架构支撑,从而便于在其上快速构建业务系统。
服务层
提供标准化的平台及业务服务,屏蔽底层各个模块具体的实现方式,便于平台模块的复用以及未来的“进化”,同时为第三方软件商提供标准开放的开发环境。
访问层
提供服务访问的控制,服务的发现、路由及负载均衡等。
展示层
提供实现业务数据的一体化展示。
多:数据采集多、数据存储多、节点应用多
快:软件交付快、部署扩容快、处理速度快
好:环境适应好、可靠稳定好、生态开放好
省:设备资源省、研发运维省、迁移升级省
自动化运维
部署扩容:天 ---> 秒
系统交付:月 ---> 周
客户价值:全面提升系统运维能力,缓解运维工作压力
多样化部署
物理机部署:全面支持国产化
云计算部署:阿里云、华为云......
客户价值:灵活选择部署方式,大、中、小规模全适应
云原生设计
容器化:一次构建,到处运行
微服务化:灵活扩展,功能广泛复用
客户价值:开放共享的应用生态
集群式并行处理
采集通道:万条 ---> 无限制
海量数据:万/秒 ---> 无限制
客户价值:数据全面接入及处理能力

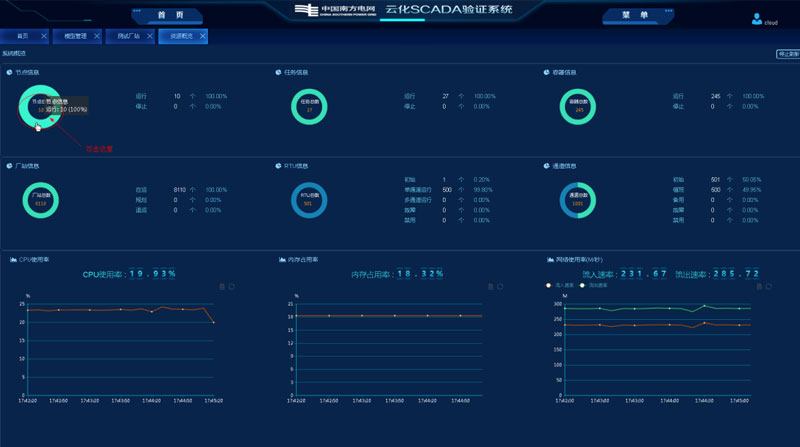

南网总调云化SCADA系统
• 南网总调云化SCADA系统基于弹性调控平台框架,在南网总调调度云(阿里云)上部署的一套SCADA系统。
• 系统运行在10个节点的集群上,启动27个任务,运行245个容器;接入厂站8000多个,数据点达到200万以上。
