中国石油华北石化公司炼油质量升级与安全环保技术改造工程原油加工规模为1000万吨/年，该项目配套的全厂供电调度及监控系统总投资2000余万元，包括全厂电力调度及集控系统（SCADA/PAS/DTS/TMR/WEB功能）、五防系统、变电站远程图像监控系统、五防闭锁系统、电能计量系统、时钟同步六个子系统。每个子系统包括主站、子站（4个110kV站，10个6kV站）、通信三部分，子系统之间互相接口，实现数据共享和业务联动。

系统网络架构严格遵循能源局及国网公司二次防护要求，计算机采用HP高端PC服务器和HP高端图形工作站，Linux+Windows混合操作系统，东方电子DF8003调度自动化主站监控软件。

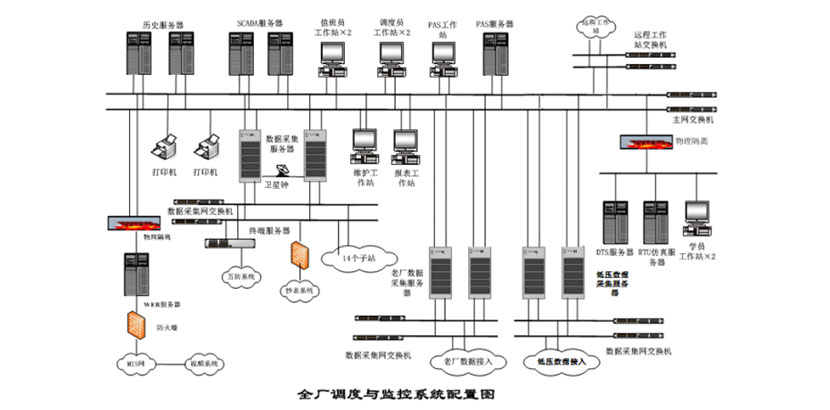

全厂调度及监控主站系统配置

DF8003系统融合了国内外最先进调度自动化技术和东方电子自主技术，如：CORBA中间件技术、QT中间件技术；IEC61970/61980 标准（CIM/CIS）、SVG技术；图模库一体化技术、绘图智能助理技术、双网冗余分流技术、第三服务器技术、分层分控技术，分组并行集群技术、分布式SCADA技术、责任分区信息分层分流技术、智能光字牌技术、智能报警技术、故障定位技术、面向间隔对象设计技术、调度员界面可视化技术、电子值班员技术、电源追溯功能、停电分析功能等，代表了目前国内电力调度与监控领域最高水平。

通信系统采用赫斯曼交换机，星型网络（放射网模式）。

供电监控系统子站包括子站当地后台和通信管理机两部分，通信管理机通过MODBUS规约接入ABB保护模块。
