烟台万华新工业园项目供电系统由1个220kV站、3个110kV站，10个35kV站，近60个10kV变电站组成的供电系统；低压系统近7000多条出线。

新工业园电气监控系统包括1个调度主站、5个集控站、13个子站、60个子子站、视频监控、五防、卫星对时、电能计量、通信、园区综合能源管理等子系统以及高低压综保、测控终端等自动化站端设备集成。

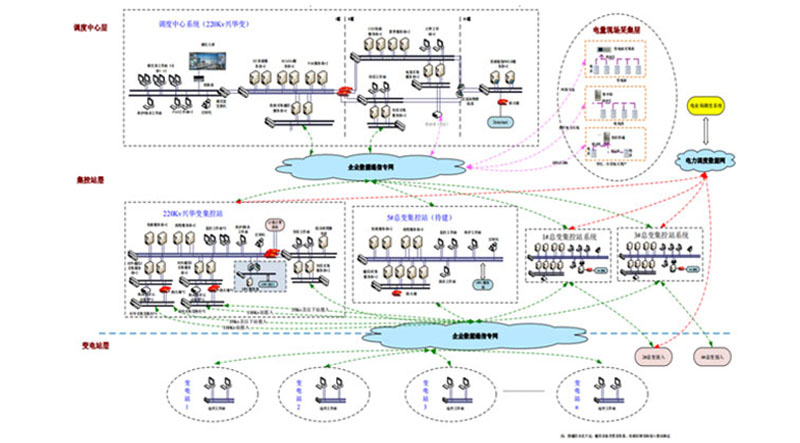

调度集控网架架构

调度（集控）系统采用东方电子DF8003平台，主要功能模块为SCADA、WEB、DTS。主站数据采集采用分组集群技术，中压以上信息和低压数据分组并行采集，系统实时性高；采用可视化、智能告警、电子值班员、装置区域智能光子牌、马保数据当地存储主站随时召唤等先进技术。

子站包括子站后台和通信管理机两部分。通信管理机采用IEC61850接入西门子保护，子站后台采用主站远程工作站方式，利用信息分流责任分区技术来实现；子子站（低压通信管理机）采用PROFIBUS总线接入江苏万龙马达保护器，即提高了低压数据接入效率，又大幅降低了低压通信管理机的数量。

通信系统采用赫斯曼交换机，星型网络（放射网模式）。

视频系统与主站SCADA系统联动，并以WEB方式向办公网发布。
